Principe de fonctionnement des joints toriques

Les joints toriques sont la forme d'étanchéité la plus utilisée dans les systèmes hydrauliques. Les joints toriques sont largement utilisés dans les composants hydrauliques et pneumatiques en raison de leur structure simple, de leurs bonnes performances d'étanchéité, de leur faible friction, de la petite taille de leurs rainures et de leur facilité de fabrication.

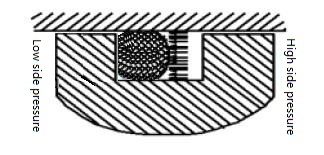

Principe de fonctionnement du joint torique: Le joint torique est installé dans la rainure d'étanchéité, déformé par la pression d'huile (ou de gaz), pressé sur un côté de la rainure, et scellé la surface de contact d'étanchéité, de sorte que le flux d'air) ne peut pas passer, comme le montre la Fig.1. Ce joint fonctionne bien dans les systèmes d'alimentation en fluide, mais si le joint torique n'est pas conçu et utilisé correctement, il peut facilement provoquer une défaillance du joint.

Fig. 1
