Spécifications et différence de trois bride commune de vide (CF, KF, OIN)
Jun 08, 2018| 1. CF Flange
La bride CF fait référence à Conflat Flang, une connexion à brides utilisée dans l'ultravide. C'est un genre de joint statique en métal qui peut résister à la cuisson à hautes températures.
La taille du diamètre nominal comprend DN16, 40, 63, 100, 160, 200, 250.
Le degré de vide applicable est jusqu'à 10-12 mbar
Le matériel du joint de bride est habituellement le Viton, le PTFE, le cuivre libre d'oxygène, etc.
Le matériau des brides est généralement en acier inoxydable 304, 316.
2. ISO-KF
ISO-KF est une sorte de bride à dégagement rapide utilisée dans les systèmes à vide. Il se compose de deux brides KF symétriquement réparties, d'un joint torique, de supports de centrage et de brides. Il n'est pas nécessaire d'utiliser un autre outil mais simplement dévisser l'écrou plat à la main pour desserrer ou appuyer sur la connexion.
Les raccords à vide ISO-KF sont des raccords à brides à montage rapide de petite taille. Les diamètres nominaux incluent DN 10, 16, 25, 40, 50.
Les normes de fabrication incluent DIN 28403, ISO 2861.
Le degré de vide applicable est de 10-8 mbar.
Le matériel du joint de bride est habituellement le Viton, le Buna, le Silicone, l'EPDM, l'aluminium, etc.
Le matériel de la bride est habituellement 304, acier inoxydable 316, etc.
Les joints à vide ISO-KF sont généralement composés d'une bride, d'une bride, d'un joint torique et d'une bague de centrage, comme le montre la figure ci-dessous.
3. Bride ISO
Les brides ISO et ses tubes peuvent être utilisés dans une large gamme d'applications, de la pression atmosphérique au vide poussé, souvent pour le montage et le démontage. Le diamètre d'un tuyau typique est plus de 50mm (2 pouces). Si vous utilisez des joints toriques en caoutchouc fluoré avec, il peut supporter une cuisson à 150 ° C.
Deux brides ISO couramment utilisées sont ISO-K et ISO-F
Les raccords à vide ISO-K et ISO-F sont des raccords à vide de grande taille avec des diamètres nominaux DN 63, 100, 160, 200, 250, 320, 400, 500 et 630.
Les normes de fabrication incluent DIN 28404, ISO 1609.
Il peut être utilisé lorsque le vide est requis jusqu'à 10-8 mbar.
Le matériel du joint de bride est habituellement Viton, Buna, Silicone, EPDM, fil d'aluminium, etc.
Le matériel de la bride est habituellement 304, acier inoxydable 316, etc.

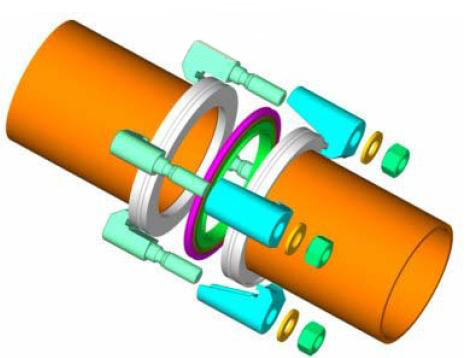

une. Les raccords à vide ISO-K se composent généralement d'une bride, d'une bride, de joints toriques et d'une bague de centrage comme illustré ci-dessous.
b. Les raccords à vide ISO-F se composent généralement d'une bride, d'un joint torique et d'une bague de centrage. Contrairement à ISO-K, les brides ISO-F sont robustes avec des boulons comme le montre la figure ci-dessous.
